Mini solid state releji (SSR) bitne su komponente u modernim električnim i elektroničkim sustavima, nudeći brojne prednosti u odnosu na tradicionalne elektromehaničke releje. Kao dobavljača Mini Solid State Releja, često me pitaju kako ti uređaji rade. U ovom postu na blogu zadubit ću se u unutarnji rad mini poluprovodničkih releja, istražujući njihove principe, komponente i primjene.
Osnovni principi poluprovodničkih releja
Da biste razumjeli kako mini poluvodički releji rade, važno je prvo shvatiti temeljne principe poluprovodničkih releja općenito. Za razliku od elektromehaničkih releja, koji koriste mehaničke kontakte za otvaranje i zatvaranje električnog kruga, poluprovodnički releji oslanjaju se na poluvodičke uređaje za obavljanje iste funkcije. To znači da nema pokretnih dijelova u poluprovodničkom releju, što rezultira s nekoliko prednosti, uključujući brže vrijeme prebacivanja, duži životni vijek i smanjeni električni šum.
Osnovni rad poluprovodničkog releja uključuje korištenje ulaznog upravljačkog signala za uključivanje ili isključivanje izlaznog kruga opterećenja. Kada se upravljački signal primijeni na ulaz releja, on aktivira poluvodički uređaj, kao što je tiristor ili tranzistor, koji zauzvrat omogućuje protok struje kroz izlazni krug opterećenja. Nasuprot tome, kada se upravljački signal ukloni, poluvodički uređaj se isključuje, prekidajući protok struje u izlaznom krugu.
Komponente mini poluprovodničkih releja
Mini poluprovodnički releji obično se sastoje od nekoliko ključnih komponenti, od kojih svaka igra ključnu ulogu u radu releja. Ove komponente uključuju:
- Ulazni krug: Ulazni krug je odgovoran za primanje upravljačkog signala i njegovo pretvaranje u prikladan oblik za pogon poluvodičkog sklopnog uređaja. U većini mini poluprovodničkih releja, ulazni krug se sastoji od optokaplera, koji osigurava električnu izolaciju između ulaznog i izlaznog kruga. Ova izolacija pomaže u zaštiti upravljačkog kruga od električnih smetnji i skokova napona u izlaznom krugu.
- Optocoupler: Optocoupler, također poznat kao optoizolator, je uređaj koji koristi svjetlost za prijenos električnog signala iz jednog strujnog kruga u drugi, istovremeno osiguravajući električnu izolaciju. U mini poluprovodničkom releju, optocoupler se sastoji od LED (svjetleće diode) i fotodetektora. Kada struja teče kroz LED diodu, ona emitira svjetlost koju zatim detektira fotodetektor. Fotodetektor pretvara svjetlosni signal u električni signal, koji se koristi za pogon poluvodičkog sklopnog uređaja.
- Poluvodički sklopni uređaj: Poluvodički sklopni uređaj srce je mini čvrstog releja. Odgovoran je za kontrolu protoka struje u krugu izlaznog opterećenja. Ovisno o primjeni, poluvodički rasklopni uređaj može biti tiristor, triak ili tranzistor. Tiristori i trijaci se obično koriste u AC aplikacijama, dok se tranzistori obično koriste u DC aplikacijama.
- Izlazni krug: Izlazni krug je odgovoran za spajanje poluvodičkog sklopnog uređaja na izlazni krug opterećenja. Obično se sastoji od niza otpornika, kondenzatora i dioda, koji se koriste za zaštitu poluvodičkog sklopnog uređaja od skokova napona i strujnih udara.
Kako rade mini poluprovodnički releji
Sada kada imamo osnovno razumijevanje komponenti mini solid state releja, pogledajmo pobliže kako rade. Rad mini čvrstog releja može se podijeliti u dva glavna stupnja: ulazni stupanj i izlazni stupanj.
Ulazni stupanj
Ulazni stupanj mini poluprovodničkog releja počinje kada se upravljački signal primijeni na ulazni krug. Upravljački signal može biti istosmjerni napon ili impulsni signal, ovisno o vrsti releja. Kada se primijeni upravljački signal, on uzrokuje protok struje kroz LED diodu u optokapleru. LED emitira svjetlost, koju zatim detektira fotodetektor u optokapleru. Fotodetektor pretvara svjetlosni signal u električni signal, koji se koristi za pogon poluvodičkog sklopnog uređaja.
Izlazni stupanj
Nakon što se poluvodički prekidački uređaj aktivira, on dopušta struji da teče kroz izlazni krug opterećenja. Količina struje koja može teći kroz krug izlaznog opterećenja ovisi o nazivnoj vrijednosti poluvodičkog sklopnog uređaja. U većini mini poluprovodničkih releja, poluvodički sklopni uređaj je naznačen za određenu maksimalnu struju i napon.
Kada se upravljački signal ukloni iz ulaznog kruga, prestaje protok struje kroz LED diodu u optokapleru. To uzrokuje da LED prestane emitirati svjetlost, što zauzvrat uzrokuje prestanak generiranja električnog signala fotodetektora. Bez električnog signala, poluvodički sklopni uređaj se isključuje, prekidajući protok struje u izlaznom krugu opterećenja.
Prednosti mini poluprovodničkih releja
Mini solid state releji nude nekoliko prednosti u odnosu na tradicionalne elektromehaničke releje, uključujući:
- Brže vrijeme prebacivanja: Mini solid state releji mogu se uključiti i isključiti mnogo brže od elektromehaničkih releja. To ih čini idealnim za aplikacije koje zahtijevaju brzo prebacivanje, kao što je upravljanje motorom i regulacija napajanja.
- Duži vijek trajanja: Budući da mini poluprovodnički releji nemaju pomičnih dijelova, manje su skloni trošenju i habanju od elektromehaničkih releja. To rezultira duljim životnim vijekom i smanjenim troškovima održavanja.
- Smanjena električna buka: Mini poluprovodnički releji proizvode manje električne buke od elektromehaničkih releja. To ih čini idealnim za aplikacije koje su osjetljive na električne smetnje, kao što je audio i video oprema.
- Mala veličina: Mini solid state releji mnogo su manjih dimenzija od elektromehaničkih releja. To ih čini idealnima za primjene u kojima je prostor ograničen, kao što su tiskane ploče i mali elektronički uređaji.
Primjene mini poluprovodničkih releja
Mini poluprovodnički releji koriste se u širokom rasponu primjena, uključujući:
- Industrijska automatizacija: Mini poluprovodnički releji obično se koriste u industrijskim sustavima automatizacije za kontrolu rada motora, grijača i druge električne opreme. Također se koriste u programabilnim logičkim kontrolerima (PLC) za kontrolu protoka električnih signala između različitih komponenti sustava.
- Regulacija napajanja: Mini poluprovodnički releji koriste se u regulacijskim krugovima napajanja za kontrolu izlaznog napona i struje napajanja. Također se koriste u krugovima za punjenje baterija za kontrolu procesa punjenja i sprječavanje prekomjernog punjenja.
- Kućanski aparati: Mini poluprovodnički releji koriste se u raznim kućanskim uređajima, kao što su hladnjaci, perilice rublja i klima uređaji. Koriste se za kontrolu rada motora, grijača i drugih električnih komponenti uređaja.
- Automobilska elektronika: Mini poluprovodnički releji koriste se u automobilskim elektroničkim sustavima za kontrolu rada različitih električnih komponenti, kao što su prednja svjetla, stražnja svjetla i električni prozori. Također se koriste u sustavima upravljanja motorom za kontrolu sustava ubrizgavanja goriva i paljenja.
Naša ponuda proizvoda

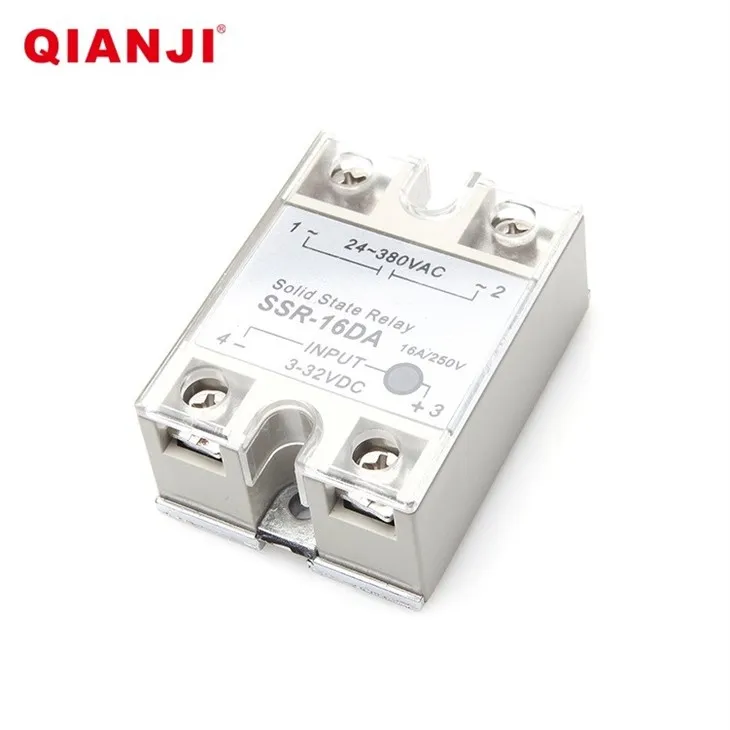

Kao dobavljač mini poluprovodničkih releja, nudimo širok raspon proizvoda koji zadovoljavaju potrebe naših kupaca. Naša linija proizvoda uključuje3A DC poluprovodnički relej,220vac Poluprovodnički relej, iNajbolji poluprovodnički relej za automatizaciju. Ovi releji su dizajnirani da pruže pouzdanu i učinkovitu izvedbu u raznim primjenama.
Kontaktirajte nas za nabavu
Ako ste zainteresirani za kupnju mini poluprovodničkih releja za svoju primjenu, potičemo vas da nas kontaktirate za više informacija. Naš tim stručnjaka rado će vam pomoći u odabiru pravog releja za vaše potrebe i dati vam konkurentnu ponudu. Predani smo pružanju visokokvalitetnih proizvoda našim kupcima i izvrsne korisničke usluge.
Reference
- Dorf, RC i Bishop, RH (2016). Uvod u električne krugove. Wiley.
- Sedra, AS i Smith, KC (2015). Mikroelektronički sklopovi. Oxford University Press.
- Horowitz, P. i Hill, W. (2015.). Umjetnost elektronike. Cambridge University Press.
