U svijetu električne kontrole i automatizacije, čvrste - državne releje (SSR) igraju ključnu ulogu. Oni nude pouzdanu i učinkovitu alternativu tradicionalnim elektromehaničkim relejima. Kao dobavljač 3A DC Solid - State releja, često me pitaju o razlikama između 3A DC SOLID - STAVE RELEYS i AC SOLID - STAVE RELEYS. U ovom ću blogu istražiti ove razlike kako bih vam pomogao donositi informirane odluke kada su u pitanju potrebe vašeg električnog sustava.
1. Osnovni principi rada
Temeljna razlika između 3A DC čvrstog releja i releja AC čvrstog stanja leži u njihovim principima rada.
3A DC Solid - State relej
3A DC SOLID - RELEY RELEY dizajniran je za kontrolu DC opterećenja s nazivnom strujom do 3A. Obično se sastoji od ulaznog kruga, izolacijskog mehanizma i izlaznog kruga. Ulazni krug obično je DC signal niske snage, koji može pružiti mikrokontroler, PLC ili drugi upravljački uređaji. Kad se na ulaz primjenjuje odgovarajući istosmjerni napon, on aktivira OptoCoupler ili druge komponente izolacije. Izolacija osigurava električno odvajanje između ulaznih i izlaznih krugova, štiteći upravljački krug od izlaza visoke snage. Jednom kada se aktivira izolacijska komponenta, ona se uključi na izlazni krug, omogućavajući da se DC struja teče kroz opterećenje.
AC Čvrsta - državna releja
S druge strane, za kontrolu izmjeničnih opterećenja koristi se relej čvrstog stanja izmjenične struje. Slično kao i DC relej, on također ima ulazni krug i mehanizam izolacije. Međutim, izlazni krug dizajniran je za rukovanje izmjeničnom strujom. Kada se primi odgovarajući ulazni signal, izolacijska komponenta aktivira triac ili par SCR -a (silicijskim ispravljačima) u izlaznom krugu. Ovi poluvodički uređaji mogu podnijeti dvosmjerni protok izmjenične struje, omogućujući releju da učinkovito kontrolira izmjenične opterećenja.
2. Ulazni zahtjevi
Ulazni zahtjevi za 3A DC čvrste releje i releje AC čvrstog stanja također se razlikuju.
3A DC Solid - State relej
3A DC SOLID - RELEY RELEY zahtijeva istosmjerni ulazni signal. Raspon ulaznog napona obično određuje proizvođač, a može varirati od nekoliko volti do desetaka volta. Na primjer, neki 3A DC SSR -ovi mogu imati raspon ulaznog napona od 3 - 32V DC. Ovaj ulaz istosmjernog napona olakšava sučelje s modernim elektroničkim upravljačkim sustavima, kao što su mikrokontroleri i senzori.
AC Čvrsta - državna releja

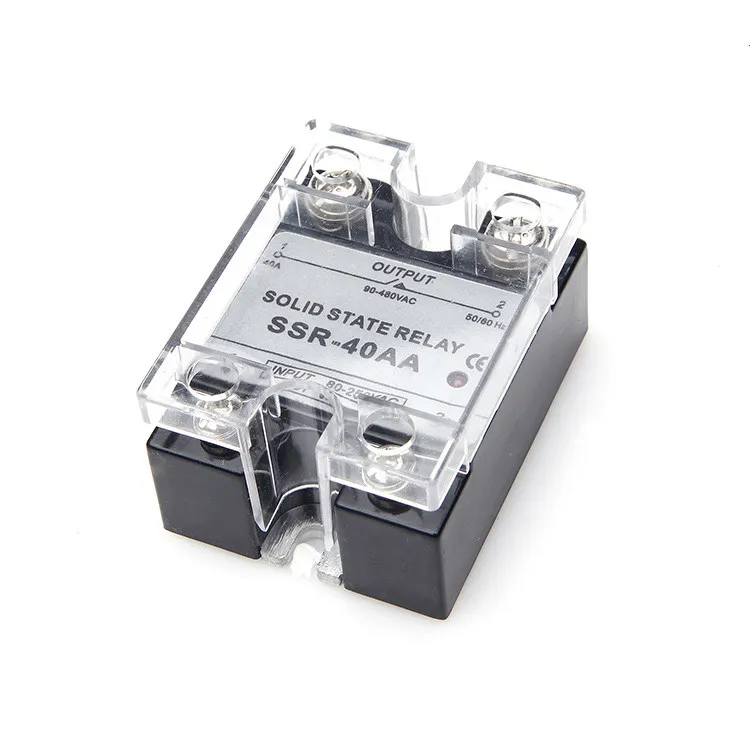

AC SOLID - State releji mogu imati AC ili DC ulaz. AC ulazni SSR dizajnirani su tako da budu izravno spojeni na izmjenični izvor napajanja, obično s navedenim rasponom ulaznog napona, poput 90 - 280V AC. DC ulaz AC SSRS, poputCOLID RELEY RELEY izmjenični ulaz istosmjerni izlaz s LED -om, zahtijevaju DC ulazni signal za kontrolu izmjeničnog izlaza. Raspon ulaznog napona za DC ulazne AC SSR također je odredio proizvođač i može se razlikovati ovisno o modelu.
3. izlazne karakteristike
Izlazne karakteristike ove dvije vrste releja značajno su različite.
3A DC Solid - State relej
Izlaz 3A DC SOLID - RELEY RELEY je istosmjerna struja s nazivnom strujom kapaciteta od 3A. Izlazni napon određuje se istosmjernim izvorom napajanja spojenim na opterećenje. Budući da se radi o DC izlazu, nema problema s križanjem, što znači da se relej može uključiti i isključiti u bilo kojem trenutku bez uzroka prekomjernog električnog stresa. To ga čini prikladnim za aplikacije gdje je potrebno precizno upravljanje istosmjernim opterećenjima, poput DC motora, solenoida i LED rasvjete.
AC Čvrsta - državna releja
AC SOLID - RELIJE STATE imaju izmjenični izlaz. Izlazni napon i frekvencija određuju se izmjeničnim izvorom napajanja. Jedna važna karakteristika AC SSR -a je značajka nultog križanja. Većina AC SSR -a dizajnirana je za uključivanje i isključivanje na točki nulte križanja AC valnog oblika. To smanjuje električnu buku i napon na releju i opterećenju, proširujući njihov životni vijek. Međutim, u nekim aplikacijama u kojima je potrebno brzo prebacivanje, može se koristiti ne -nula - prijelazni AC SSR -ovi.
4. Prijave
Razlike u načelima rada, ulaznim zahtjevima i izlaznim karakteristikama dovode do različitih scenarija primjene za 3A DC SOLID - STATE releji i AC SOLID - STATE RELEYS.
3A DC Solid - State relej
3A DC Solid - State releji obično se koriste u aplikacijama gdje prevladava snaga DC. Na primjer, u sustavima napajanim baterijama, kao što su električna vozila, solarni sustavi i prijenosni elektronički uređaji, 3A DC SSR -ovi mogu se koristiti za kontrolu punjenja i ispuštanja baterija, kao i za rad DC motora. Također se široko koriste u industrijskoj automatizaciji za kontrolu malih opterećenja DC -a, poput senzora, pokretača i upravljačkih ventila.
AC Čvrsta - državna releja
AC SOLID - STATE releji se uglavnom koriste u aplikacijama gdje je izmjenična snaga primarni izvor. U industrijskim sustavima grijanja, poput pećnica, peći i glačala za lemljenje, AC SSR -ovi se koriste za kontrolu grijaćih elemenata. Također se koriste u sustavima upravljanja rasvjetom za komercijalne i stambene zgrade, gdje mogu prigušiti ili uključiti/isključiti/isključiti svjetla napajana. Uz to, AC SSR -ovi se koriste u aplikacijama za upravljanje motorom za jedno -faznu i tri fazne izmjenične motore.
5. Prednosti i nedostaci
I 3A DC Solid - State releji i AC Solid - državni releji imaju vlastite prednosti i nedostatke.
3A DC Solid - State relej
Prednosti::
- Niske potrebe za ulaznom snagom, čineći ih energijom - učinkovitim.
- Brza brzina prebacivanja, koja je pogodna za aplikacije koje zahtijevaju brzi odgovor.
- Nema mehaničkih kontakata, što rezultira dužim životom i manje održavanja.
- Dobra izolacija između ulaza i izlaza, pružajući električnu sigurnost.
Nedostaci::
- Ograničeno na DC opterećenja, tako da se ne mogu izravno koristiti s izmjeničnim izvorima napajanja.
- Kapacitet izlazne struje je relativno mali (3A u ovom slučaju), što možda nije dovoljna za opterećenja visokog napona.
AC Čvrsta - državna releja
Prednosti::
- Mogu se nositi s izmjeničnim opterećenjima koja se široko koriste u industrijskim i stambenim aplikacijama.
- Nula - prelazak prebacivanja smanjuje električni šum i napon na releju i opterećenju.
- Dugi životni vijek zbog nepostojanja mehaničkih kontakata.
Nedostaci::
- SSR -ovi AC mogu zahtijevati dodatne zaštitne sklopove kako bi se spriječilo prenapon i prevladavanje.
- Ne -nula - prelazak prelaska može uzrokovati električnu buku i smetnje.
6. Razmatranja za odabir između 3A DC i AC SOLID - STATE RELEYS
Kada odaberete između 3A DC čvrstog releja i releja AC čvrstog stanja, potrebno je razmotriti nekoliko čimbenika.
- Vrsta opterećenja: Najvažniji faktor je vrsta opterećenja. Ako imate DC opterećenje, poput DC motora ili uređaja s napajanjem baterije, relej 3A DC čvrstog stanja očit je izbor. Ako trebate kontrolirati izmjenično opterećenje, poput izmjeničnog motora ili grijaćeg elementa, potreban je relej AC čvrstog stanja.
- Ulazni signal: Razmotrite vrstu ulaznog signala dostupnog iz vašeg upravljačkog sustava. Ako imate DC kontrolni signal, DC ulazni SSR je prikladniji. Ako za ulaz imate dostupan izvor napajanja, može se koristiti izmjenični ulaz SSR.
- Zahtjevi za prebacivanje: Za aplikacije koje zahtijevaju brzo prebacivanje, relej od 3A DC SOLID - State relej može biti bolja opcija zbog nedostatka problema s nultom prijelazom. Međutim, ako trebate smanjiti električni šum i napon na opterećenju, preferira se relej AC čvrstog stanja s prebacivanjem nula - prelaska.
Kao dobavljač 3A DC Solid - State Releys, nudim visokokvalitetne proizvode koji zadovoljavaju različite industrijske i komercijalne potrebe. Naši 3A DC SSR -ovi dizajnirani su s naprednom tehnologijom kako bi se osiguralo pouzdane performanse i dugi životni vijek. Ako ste zainteresirani za naše proizvode ili imate bilo kakvih pitanja o 3A DC Solid - State releji ili AC SOLID - STAVE RELEYS, kao što je100A DC RELEY RELETiliMini releji čvrstog stanja, Slobodno nas kontaktirajte za daljnju raspravu i nabavu.
Reference
- Dorf, RC, & Bishop, RH (2016). Moderni upravljački sustavi. Pearson.
- Boylestad, RL, & Nashelsky, L. (2017). Elektronički uređaji i teorija kruga. Pearson.
