Instaliranje DC 12V releja u malom prostoru može biti izazovan, ali isplativ zadatak, posebno kada imate posla s kompaktnim električnim sustavima. Kao dobavljač DC 12V releja, imao sam priliku raditi na brojnim projektima gdje su prostorna ograničenja bila značajan faktor. U ovom blogu podijelit ću neke vrijedne uvide i upute korak po korak o tome kako uspješno instalirati DC 12V relej u ograničenom prostoru.
Razumijevanje DC 12V releja
Prije nego što zaronimo u proces instalacije, ključno je imati osnovno razumijevanje o tome što je DC 12V relej i kako radi. DC 12V relej je elektromagnetski prekidač koji koristi istosmjerni napon male snage (12V u ovom slučaju) za upravljanje strujnim krugom velike snage. Sastoji se od zavojnice, armature i skupa kontakata. Kada se zavojnica napaja s 12 V DC, ona stvara magnetsko polje koje povlači armaturu, zatvarajući ili otvarajući kontakte i kontrolirajući protok struje u krugu velike snage.

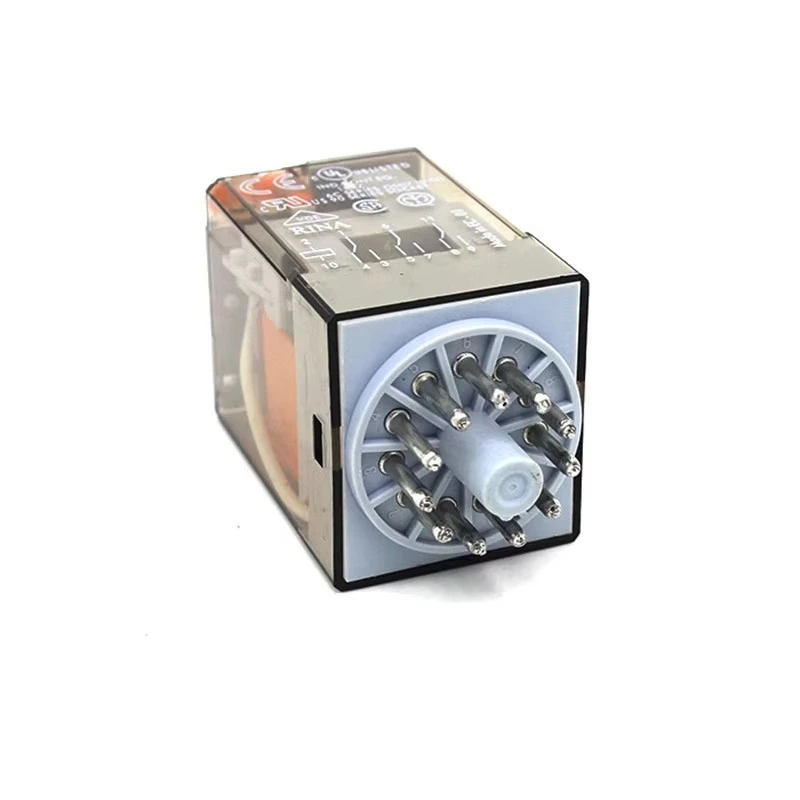

Postoje različite vrste DC 12V releja dostupnih na tržištu, svaki dizajniran za posebne primjene. Na primjer,Relej svjetlećeg svjetlase obično koristi u sustavima automobilske rasvjete za stvaranje efekta bljeskanja. The10a 12v releji opće namjenesu svestrani i mogu se koristiti u širokom rasponu primjena gdje je potrebna nazivna struja od 10A. i12v DC relejni prekidačje jednostavno, ali učinkovito rješenje za upravljanje istosmjernim krugovima.
Potrebni alati i materijali
Da biste instalirali DC 12V relej u malom prostoru, trebat će vam sljedeći alati i materijali:
- DC 12V relej: Odaberite odgovarajući relej na temelju vaših zahtjeva aplikacije.
- Lemilo i lem: Ako trebate izvesti električne spojeve.
- Skidači i rezači žice: Za pripremu žica.
- Električna traka ili termoskupljajuće cijevi: Za izolaciju.
- Hardver za montažu: Kao što su vijci ili ljepljivi jastučići.
- Multimetar: Za testiranje električnih spojeva i osiguravanje ispravne funkcionalnosti.
Vodič za instalaciju korak po korak
Korak 1: Planirajte instalaciju
Prije nego počnete instalirati relej, pažljivo isplanirajte raspored vašeg električnog sustava. Identificirajte raspoloživi prostor i odredite najbolje mjesto za relej. Uzmite u obzir čimbenike kao što su pristupačnost, rasipanje topline i blizina drugim komponentama. Provjerite ima li dovoljno mjesta za relej i njegovo povezano ožičenje.
Korak 2: Pripremite žice
Odrežite žice na odgovarajuću duljinu, ostavljajući dovoljno labavosti za jednostavnu instalaciju. Koristite alate za skidanje žica da uklonite izolaciju s krajeva žica. Ako je potrebno, pokositrite izložene krajeve žica lemom kako biste olakšali postupak lemljenja.
Korak 3: Montirajte relej
Odaberite odgovarajući način montaže na temelju raspoloživog prostora i tipa releja. Neki releji dolaze s rupama za ugradnju koje se mogu koristiti za pričvršćivanje vijcima. Drugi se mogu montirati pomoću ljepljivih jastučića. Provjerite je li relej sigurno montiran i stabilan.
Korak 4: Spojite žice
Pogledajte podatkovnu tablicu releja ili dijagram ožičenja kako biste identificirali ispravne priključke za upravljački krug i krug opterećenja. Spojite 12V DC napajanje na priključke kontrolne zavojnice releja. Ovo će aktivirati zavojnicu i aktivirati relej. Spojite žice kruga opterećenja na odgovarajuće priključke na releju. Provjerite jesu li spojevi čvrsti i sigurni. Možete koristiti lemljenje ili presovanje konektora za izradu električnih spojeva. Nakon spajanja, izolirajte ih električnom trakom ili termoskupljajućom cijevi kako biste spriječili kratke spojeve.
Korak 5: Testirajte instalaciju
Nakon što ste dovršili ožičenje, multimetrom provjerite električne spojeve i provjerite radi li relej ispravno. Primijenite 12 V DC na terminale upravljačkog svitka i provjerite zatvaraju li se ili otvaraju kontakti na releju kako je očekivano. Izmjerite napon i struju u krugu opterećenja kako biste potvrdili da relej može kontrolirati protok struje.
Korak 6: Osigurajte ožičenje
Nakon testiranja instalacije i uvjeravanja da sve radi ispravno, osigurajte ožičenje kako biste spriječili njegovo pomicanje ili oštećenje. Možete koristiti kabelske vezice ili žičane kopče kako biste organizirali žice i držali ih na mjestu.
Savjeti za instaliranje DC 12V releja u malom prostoru
- Koristite minijaturne releje: Ako je prostor iznimno ograničen, razmislite o korištenju minijaturnih DC 12V releja. Ovi releji su manjih dimenzija i mogu stati u uske prostore.
- Optimizirajte ožičenje: Usmjerite žice na način da minimizirate količinu prostora koju zauzimaju. Izbjegavajte nepotrebne zavoje i petlje u ožičenju.
- Razmotrite rasipanje topline: Releji stvaraju toplinu kada su u radu. Provjerite postoji li odgovarajuća ventilacija oko releja kako biste spriječili pregrijavanje. Ako je potrebno, možete koristiti hladnjake ili ventilatore.
- Označite žice: Kako biste olakšali rješavanje problema i održavanje, označite žice na oba kraja. To će vam pomoći identificirati različite strujne krugove i veze.
Zaključak
Instalacija DC 12V releja u malom prostoru zahtijeva pažljivo planiranje, obraćanje pažnje na detalje te prave alate i materijale. Slijedeći korake navedene u ovom blogu i primjenjujući navedene savjete, možete uspješno instalirati DC 12V relej u ograničenom prostoru i osigurati pravilan rad vašeg električnog sustava.
Kao dobavljač DC 12V releja, nudimo širok raspon visokokvalitetnih releja koji zadovoljavaju vaše specifične potrebe. Ako imate bilo kakvih pitanja ili trebate pomoć s instalacijom ili nabavom releja, slobodno nas kontaktirajte. Ovdje smo da vam pomognemo pronaći najbolja rješenja za vaše projekte.
