Koliki je električni šum koji stvara poluprovodnički relej?
Kao dobavljača poluprovodničkih releja, često su me pitali o električnom šumu povezanom s tim uređajima. Električni šum u poluprovodničkim relejima (SSR) je tema koja zahtijeva dubinsko razumijevanje, posebno za one koji se oslanjaju na ove releje u raznim električnim i elektroničkim aplikacijama.
Razumijevanje poluprovodničkih releja
Prije nego što se upustimo u električni šum, hajde ukratko razumjeti što su poluvodički releji. Poluprovodnički relej je elektronički sklopni uređaj koji se uključuje ili isključuje kada se primijeni mali vanjski upravljački signal. Za razliku od elektromehaničkih releja koji koriste pokretne dijelove, SSR-i koriste poluvodičke komponente kao što su tiristori, trijaci ili MOSFET-ovi za obavljanje funkcije prebacivanja. To ih čini pouzdanijima, imaju dulji životni vijek i nude veće brzine prebacivanja.
SSR-i se široko koriste u mnogim industrijama, uključujući industrijsku automatizaciju, kontrolu grijanja, kontrolu rasvjete i distribuciju električne energije. Na primjer, u industrijskoj automatizaciji, SSR-i se koriste za kontrolu napajanja motora, grijača i druge električne opreme. Također se koriste u kućanskim aparatima kao što su pećnice i klima uređaji za preciznu kontrolu temperature.
Izvori električnog šuma u poluprovodničkim relejima
1. Preklopne prijelazne pojave
Jedan od primarnih izvora električnog šuma u SSR-ima su prijelazne pojave sklopki. Kada se SSR uključi ili isključi, dolazi do brze promjene struje i napona preko opterećenja. Ova iznenadna promjena može generirati visokofrekventne skokove napona i strujne udare. Na primjer, kada SSR isključi visoko induktivno opterećenje, kao što je motor ili solenoid, magnetsko polje u induktoru iznenada kolabira. Prema Faradayevom zakonu elektromagnetske indukcije, ovo kolapsirajuće magnetsko polje inducira visokonaponski skok na induktoru. Ovaj skok napona može biti nekoliko puta veći od normalnog radnog napona i može uzrokovati električni šum u krugu.
2. Struja curenja
Čak i kada je SSR u isključenom stanju, kroz poluvodičke komponente teče mala količina struje curenja. Ova struja curenja može generirati nisku razinu električnog šuma. Iako je struja curenja obično vrlo mala, u osjetljivim krugovima ipak može uzrokovati probleme. Na primjer, u preciznim mjernim krugovima ili elektroničkim uređajima male snage, struja curenja može unijeti pogreške u mjerenje ili utjecati na normalan rad uređaja.
3. Toplinski šum
Toplinski šum je još jedan izvor električnog šuma u SSR-ima. Poluvodičke komponente u SSR-u stvaraju toplinu tijekom rada. Nasumično gibanje elektrona zbog te topline može generirati električni šum. Ova vrsta buke poznata je kao termalni šum ili Johnson-Nyquistov šum. Količina toplinskog šuma proporcionalna je temperaturi poluvodičke komponente. Kako se temperatura SSR-a povećava, toplinski šum također raste.
Učinci električne buke koju generiraju poluvodički releji
1. Smetnje s drugim elektroničkim uređajima
Električna buka koju stvaraju SSR-i može ometati rad drugih elektroničkih uređaja u istom krugu ili u blizini. Na primjer, visokofrekventni skokovi napona generirani tijekom prebacivanja mogu se spojiti u obližnje signalne vodove putem elektromagnetske indukcije ili kapacitivnog spajanja. To može uzrokovati pogreške u prijenosu podataka ili kvar na drugim elektroničkim uređajima. U sustavu upravljanja, ove smetnje mogu dovesti do slanja netočnih kontrolnih signala, što rezultira neispravnim radom opreme.
2. Degradacija signala
U komunikacijskim sustavima ili sustavima za prikupljanje podataka, električni šum iz SSR-a može degradirati kvalitetu signala. Šum može signalu dodati neželjene komponente, što otežava izdvajanje izvorne informacije. Na primjer, u digitalnom komunikacijskom sustavu, šum može uzrokovati bitne pogreške u prijenosu podataka, smanjujući pouzdanost komunikacije.
Ublažavanje električnog šuma u poluprovodničkim relejima
1. Prigušni krugovi
Snubber sklopovi se obično koriste za smanjenje prijelaznih pojava u SSR-ima. Snubber krug se obično sastoji od otpornika i kondenzatora spojenih u seriju preko opterećenja. Kada se SSR prebaci, prigušni krug apsorbira energiju skoka napona i raspršuje je kao toplinu. To smanjuje amplitudu skoka napona i pridruženi električni šum.
2. Filtriranje
Filtriranje je još jedna učinkovita metoda za smanjenje električne buke. Niskopropusni filtri mogu se koristiti za blokiranje visokofrekventnih komponenti električnog šuma. Ovi filtri dopuštaju prolaz niskofrekventnim signalima (kao što je normalna radna frekvencija opterećenja) dok prigušuju visokofrekventni šum. Na primjer, u krugu napajanja, niskopropusni filtar može se koristiti za izravnavanje valnog oblika napona i smanjenje buke.
3. Pravilno uzemljenje
Ispravno uzemljenje bitno je za smanjenje električnog šuma u SSR krugovima. Dobar sustav uzemljenja osigurava put niske impedancije za struju šuma koja teče u zemlju. To pomaže u sprječavanju spajanja buke na druge dijelove kruga. Osim toga, pravilno uzemljenje također može smanjiti elektromagnetske smetnje između različitih komponenti u krugu.
Primjene i važnost razumijevanja električnog šuma
U različitim primjenama, razumijevanje i upravljanje električnim šumom u SSR-ima su ključni. Na primjer, u medicinskoj opremi, gdje su preciznost i pouzdanost od najveće važnosti, električni šum iz SSR-a može imati značajan utjecaj na performanse opreme. Svaka smetnja uzrokovana bukom može dovesti do pogrešne dijagnoze ili liječenja.
U području obnovljivih izvora energije, kao što su solarni energetski sustavi, SSR-i se koriste za kontrolu protoka energije. Električni šum koji stvaraju ti SSR-i može utjecati na učinkovitost pretvorbe energije i stabilnost električne mreže. Stoga je potrebno osigurati da električni šum bude minimalan.

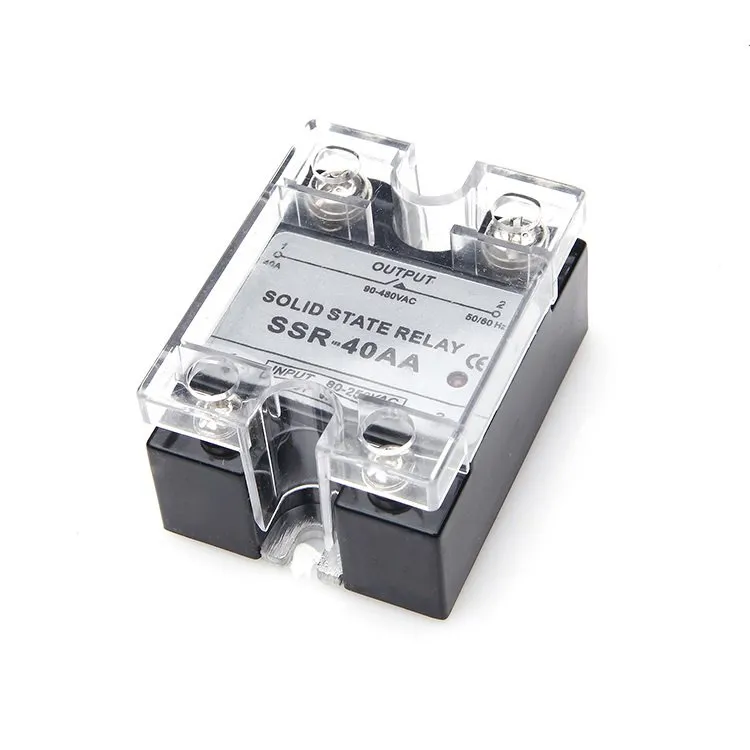

Kada razmišljate o kupnji poluprovodničkih releja, važno je odabrati pravu vrstu releja za svoju primjenu. Nudimo širok raspon poluprovodničkih releja, uključujući24-voltni poluprovodnički relej,24v Ssr relej, i24V AC poluprovodnički relej. Ovi releji su dizajnirani da zadovolje različite zahtjeve i mogu pružiti pouzdane performanse uz minimizirani električni šum.
Ako ste zainteresirani za naše poluprovodničke releje ili imate bilo kakvih pitanja o električnom šumu i njegovom ublažavanju, pozivamo vas da nas kontaktirate radi daljnje rasprave i pregovora o nabavi. Imamo tim stručnjaka koji vam može pružiti profesionalne savjete i rješenja.
Reference
- Dorf, RC i Bishop, RH (2016). Električni krugovi. Wiley.
- Sedra, AS i Smith, KC (2015). Mikroelektronički sklopovi. Oxford University Press.
- Horowitz, P. i Hill, W. (2015.). Umjetnost elektronike. Cambridge University Press.
